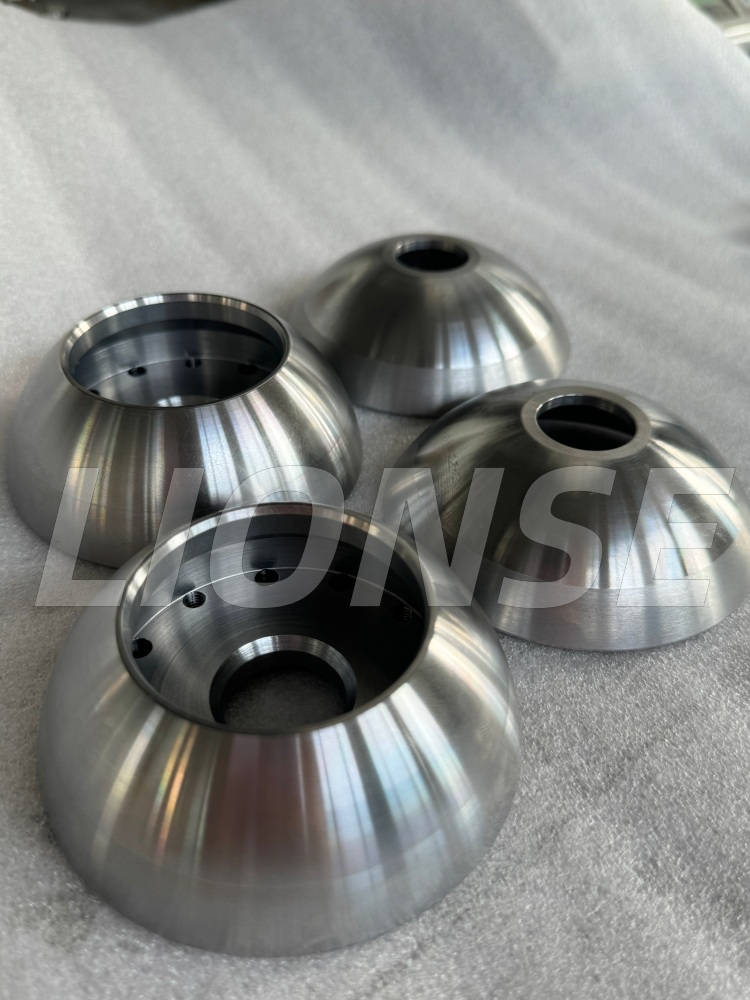

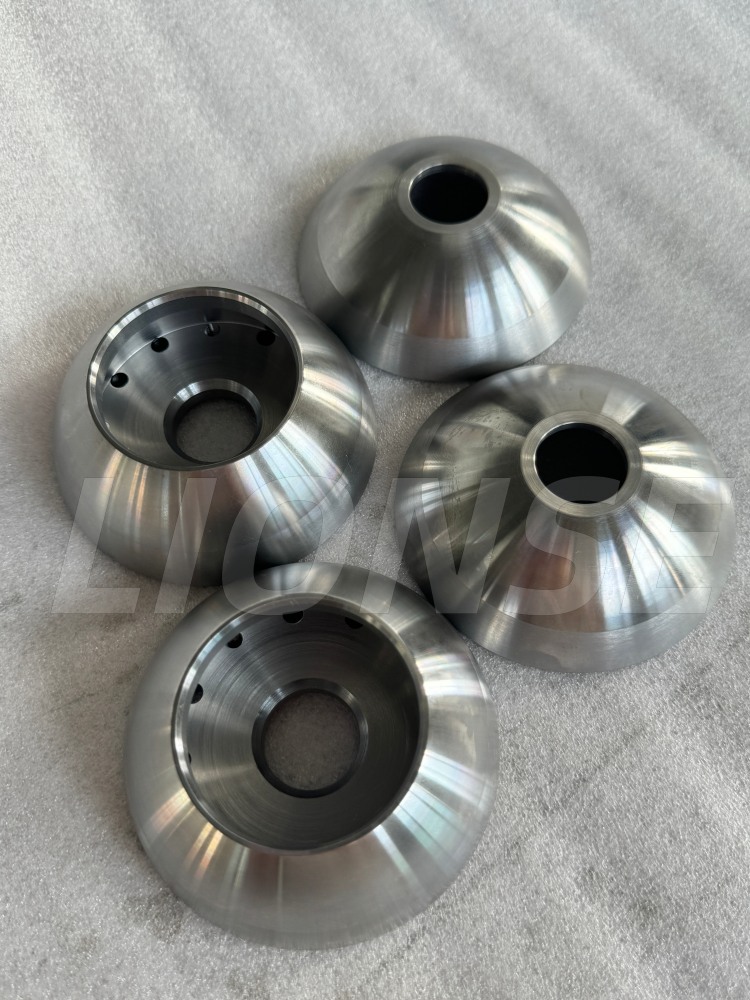

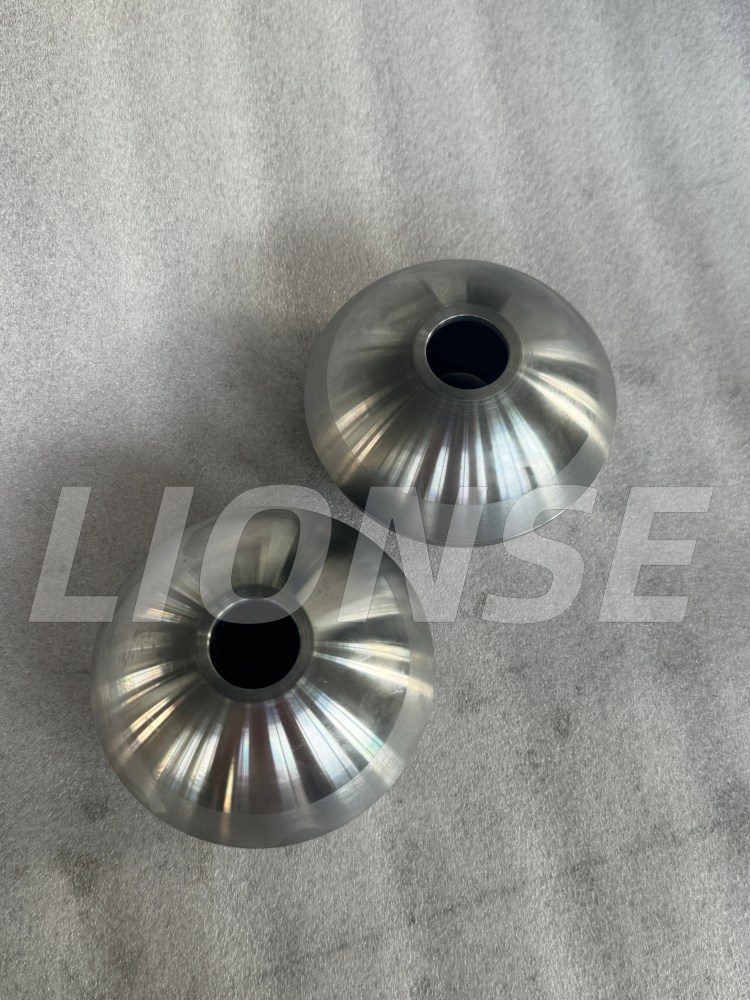

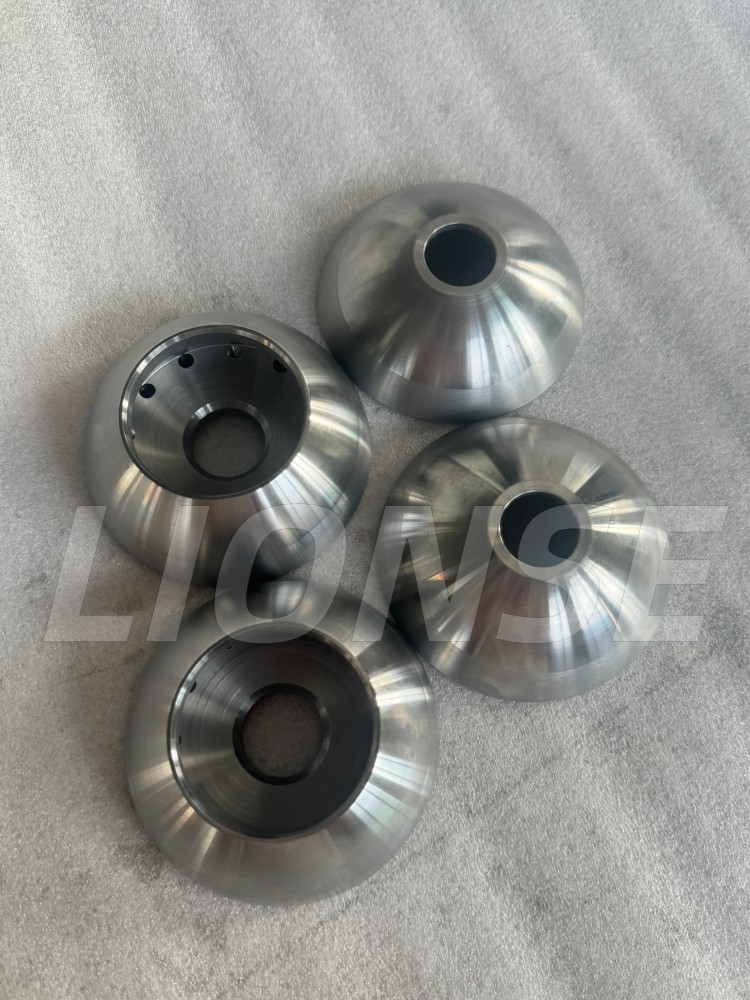

Ця розділена кулька служить основним компонентом орбітальних кульових кранів. Прецизійне оброблення з ЧПК із кованого сталевого прутка 20CrNiMo (AISI 8620) замість лиття. Орбітальний кульовий кран, оброблений з ЧПУ, є основним компонентом орбітальних кульових кранів. Складається з верхньої та нижньої напівкульок, він має високу точність розмірів зі сферичною поверхнею, внутрішнім отвором і отворами для скидання тиску, виконаними за допомогою токарно-фрезерної обробки з ЧПУ. Термічна обробка з науглерожуванням і загартовуванням необов’язкова для отримання зносостійкої поверхні та міцного сердечника для умов ударного навантаження під високим тиском.
Як професійний виробник обробки з ЧПК, Lionse може надати як просвердлені (з отворами для скидання тиску), так і несвердлені версії. Широко використовуються в орбітальних кульових кранах для нафтової, хімічної та енергетичної промисловості.

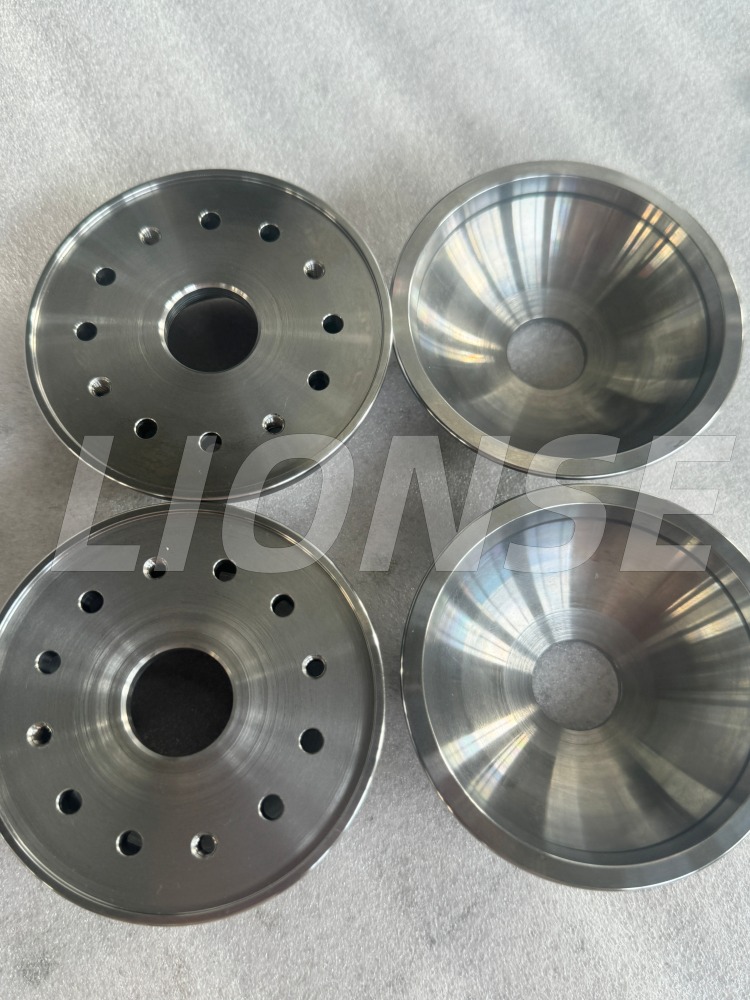

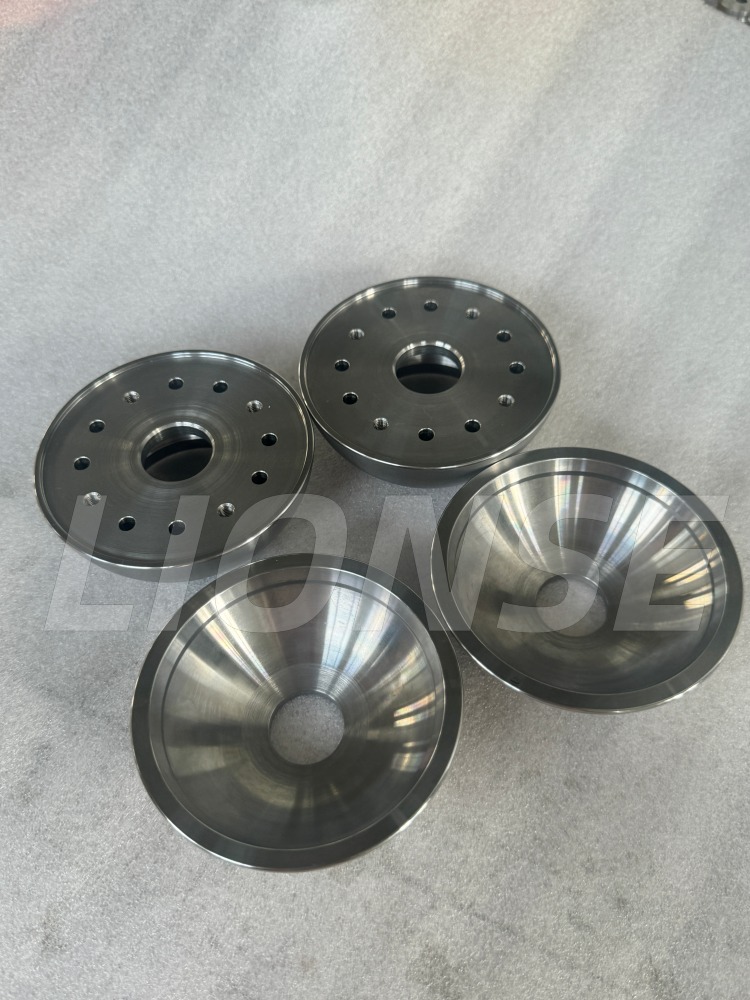

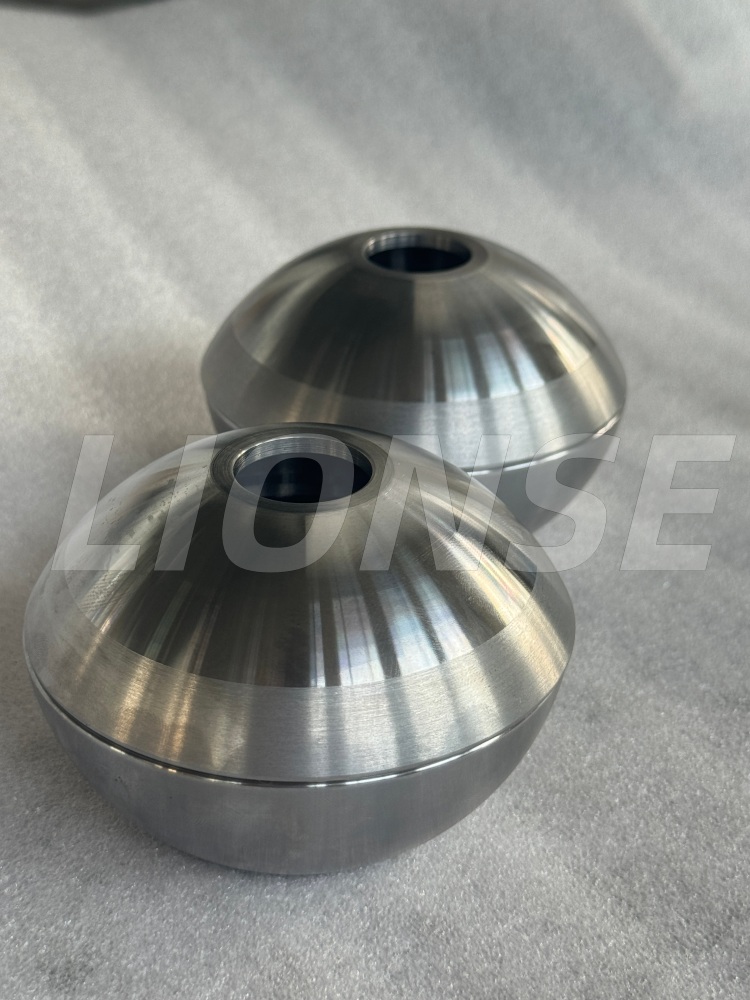

Орбітальний кульовий кран з точною обробкою з ЧПУ складається з двох напівкулькових частин: верхньої та нижньої кульок. Сферична поверхня, внутрішній отвір, сходинки та отвори для скидання тиску обробляються за допомогою токарно-фрезерної обробки з ЧПУ з жорстким допуском на розміри та геометричні розміри. Як компонент із загартованої сталі, він доступний для подальшої термічної обробки навуглецювання та загартування. Після термічної обробки твердість поверхні досягає HRC58-62, що забезпечує чудову зносостійкість і антиерозійні характеристики, тоді як серцевина зберігає хорошу міцність, щоб витримувати високий тиск і ударні умови роботи.
| Назва виробництва |
Оброблений з ЧПУ орбітальний кульовий кран |
| Матеріальні можливості | 20CrNiMo (AISI 8620) |
| Бренд |
ЛЕВ |
| Обробка поверхні |
Як вимоги замовника |
| Походження |
Циндао, Китай |
У порівнянні з альтернативами на основі нержавіючої сталі (дуплексна сталь 316L, 2205 з твердим наплавленням Stellite), 20CrNiMo (AISI8620) забезпечує видатну всеохоплюючу економічну ефективність для прецизійних компонентів орбітальних кульових клапанів із роздільною кулькою, оброблених ЧПК, для нафтової, хімічної та енергетичної промисловості.
Кований брусок 20CrNiMo значно дешевший, ніж нержавіюча сталь 316L і дуплексна сталь 2205. Зносостійкість поверхні досягається за рахунок термічної обробки цементацією та загартовуванням, а не використання високолегованої дорогої основної маси, що знижує витрати на сировину для заготовок розрізних куль.
Для досягнення зносостійкості HRC58-62 орбітальні кульки з нержавіючої сталі з жорстким ущільненням метал-метал потребують накладки з кобальтового сплаву Stellite. Стеллітний матеріал є дорогим, тверде наплавлення створює високий відсоток браку та вимагає багато часу після зварювання.
Для 20CrNiMo цільова твердість поверхні HRC58-62 досягається лише перевіреним науглерожуванням-гартуванням. Немає необхідності в зварюванні наплавленням, що дозволяє скоротити основні витрати на виробництво та зменшити виробничі ризики.
20CrNiMo має помірну твердість у стані попередньої термічної обробки. Складні геометрії, включаючи сферичну ущільнювальну поверхню, внутрішній отвір, позиціонуючі буртики та отвори для скидання тиску, можуть бути ефективно оброблені на верстаті з ЧПК. Знос інструменту нижчий порівняно з твердими нержавіючими марками, що скорочує час циклу обробки та знижує вартість обробки з ЧПК.
Компанія LIONSE має заслужену репутацію в галузі обробки з ЧПК за якість, надійність, економічну ефективність і своєчасну доставку. Щоб виправдати ваші очікування щодо ваших проектів, наша команда механіків та інженерів тісно співпрацюватиме на всіх етапах розробки продукту, від прототипу до виробництва. Ми усвідомлюємо, що кожен проект і його застосування унікальні, тому пропонуємо кожному клієнту унікальне, але практичне рішення, включаючи послуги точної обробки та індивідуальну обробку поверхні.Зв'яжіться з намисьогодні, і давайте почнемо створювати ваші частини.
Понад 15 років LIONSE є світовим постачальником титанової продукції, металообробки та підшипників. Галузі, які ми обслуговуємо, включають хірургічні імплантати та інструменти, автомобільні деталі, хімічні пристрої, виробництво електроенергії, шахтне обладнання, літаки, насоси тощо. LIONSE — ваш надійний постачальник.
Усі наші роз’ємні кульки для орбітального клапана виготовлені на прецизійній верстаті з ЧПУ з кованого сталевого прутка, а не литого. Сферична поверхня, внутрішній отвір і отвори для скидання тиску оброблені шляхом токарно-фрезерної обробки, щоб гарантувати жорсткий допуск.
20CrNiMo дозволяє уникнути дорогого наплавлення Stellite. Його сировина та загальна вартість виробництва нижчі для некорозійного обслуговування високого тиску. Нержавіюча сталь з твердим наплавленням є кращою для корозійних середовищ, але має вищу загальну вартість.

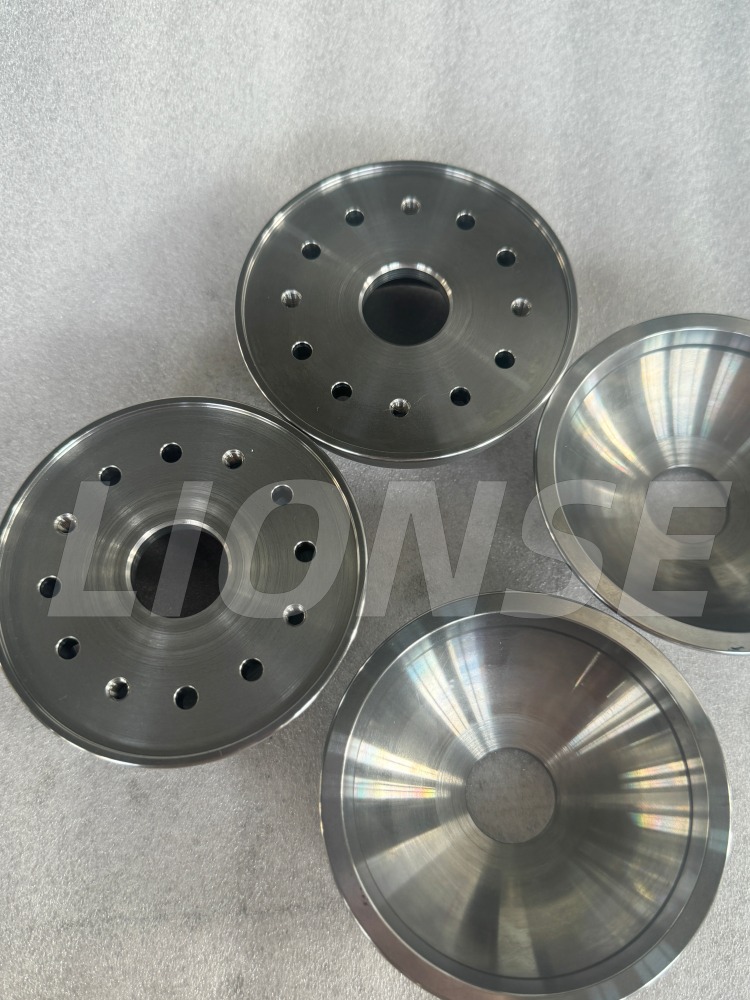

так Доступні як просвердлені версії з отворами для скидання тиску, так і несвердлені заготовки, виготовлені строго за вашим кресленням.
